MY系列干燥一体机

MY系列密闭加压结晶过滤洗涤干燥一体机


设备概述
MY系列密闭加压结晶过滤洗涤干燥一体机,俗称“四合一机”,对各种物料均有良好的适应性,尤 其适用于难以过滤的浆料和易燃易爆、有毒、易挥发、易污染等物料的处理。它集过滤、洗涤和 干燥等操作于一机,具有简化工艺流程,提高生产效率,防止物料污染,卸料方便,以及容易实 现机电一体化等特点,同时可使整个生产过程所用的洁净厂房面积大幅度减少,大大降低客户的 基础投资费用。广泛适用于制药、农药、生化、染料、食品、饮料、精细化工、农产品提炼的化 学品、聚合物和树脂产品等行业,特别适用于洁净度要求较高、小批量多品种生产的场所。本机 由我公司自行设计开发、生产,并投入实际应用,填补了该类产品的国内空白、替代进口,在许 多有毒、有害、有污染等物料的分离中应用前景广阔。
工作原理

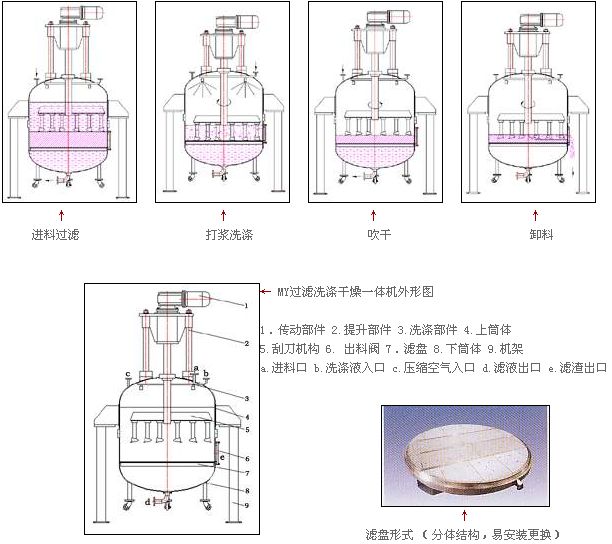

MY系列密闭加压结晶过滤洗涤干燥一体机的工作过程可分为四个过程:
(1)过滤过程:在泵的作用下,待分离的物料进入机器内,通过泵的压力作用,开始初期过滤。进 料结束后,通入压缩气体,在压缩空气的压力作用下,再次过滤,实现待分离的物料的固液分 离。过滤介质可根据不同的产品及物料特性,选用各种规格和不同介质的滤布或不锈钢多层烧结 滤盘,滤盘固定于机器的下筒体上,可清洗可拆换。更换产品品种,只需要更换过滤板即可实 现,一台设备可用于多个产品。形成的滤饼通过特制刮刀机构抹平,消除滤饼裂缝,使滤饼分布 均匀,厚度一致,使固液分离更彻底。
(2)洗涤:通过特制的洗涤机构能将清洗液全方位、均匀的分布于机器内部,可实现机器内部清洗 和物料洗涤。通过刮刀机构的搅拌混合作用可逐层将滤饼和洗涤液充分混合,最后形成浆状悬浊 液,滤饼得到充分洗涤。根据物料的具体情况,可选择多次洗涤。
(3)吹干:充分洗涤结束后,通过压缩空气,对滤饼进行吹干。需要干燥的物料,通入蒸汽或热空 气(氮气),在真空作用下,使物料干燥。
(4)卸料:被吹干的滤饼在刮刀机构的作用下,滤饼被刮起且被赶到侧出料阀位,排出机外。

机器的安装
本机为整体安装,如因运输等需要分体装配时必须保证正确天误。
机器须水平安装在水泥基础和构件上。
机器的使用

1、开机前的检查
锁紧螺栓是否紧固,确保安全。
出料阀是否处于关闭状态,须关闭严密。
出液阀是否处于关闭状态。
检查电器控制系统及气动控制系统。(各电器元件动作应及时可靠,气动系统无漏气现象)
2、机器的操作:
在上面各项检查完毕后,打开进料阀,加入物料至限定的液面。
结晶完毕后打开出液阀,打开进气阀,通入压缩空气进行过滤。
过滤完毕后宁了开洗涤阀进行洗涤。
洗涤完毕后打开进气阀通入压缩空气进行过滤。
须干燥时打开通气阀口,在夹套内通入蒸气或热水进行加热
加热完毕后,打开出料阀,旋转刮刀进行出料。
卸料过程完成后,刮刀复位,可开始下一个循环
机器的维护

机器须经常检查气动系统、电气系统的工作情况。 密封处若出现漏气现象,可拧紧端面螺母。减速箱须定期加注润滑油。

技术参数
型 号
MY600-N
MY800-N
MY1000-N
MY1200-N
MY1400-N
MY1600-N
MY2000-N
MY2400-N
MY2800-N
机壳内径 mm
600
800
1000
1200
1400
1600
2000
2400
2800
过滤面积 m2
0.25
0.5
0.75
1.0
1.5
2.0
3.0
4.5
6.0
有效容积 m3
0.2
0.48
0.8
1.0
1.6
2.4
4.5
6.0
6.0
最大滤饼厚度 mm
200
250
250
300
400
400
500
500
500
主机功率 kW
2.2
4
4
5.5
7.5
11
15
18.5
22
